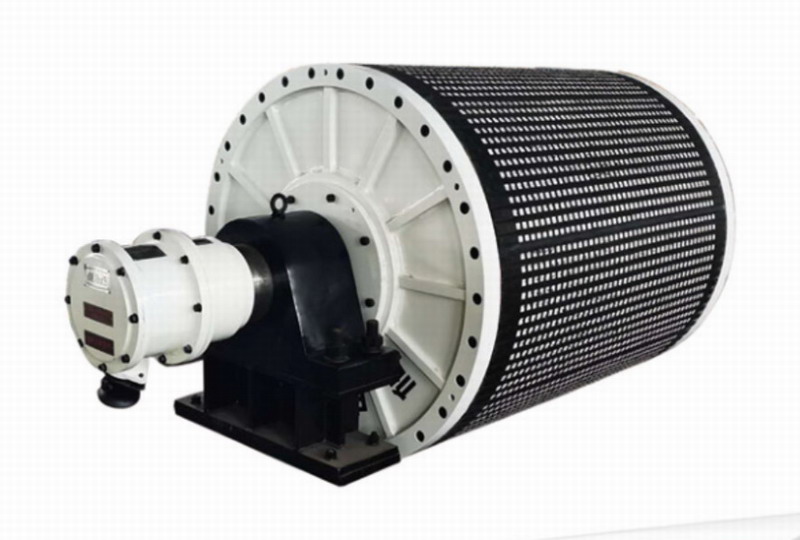

永磁同步电动滚筒

1.产品简介

STYB□-/1140（660）系列矿用隔爆型三相永磁同步电动滚筒用于煤矿井下带式输送机运输系统，具有节能的优势，节能率可达20%以上，可取代传统带式输送机驱动方式，解决传统驱动模式结构复杂、部件多、安装难度大、机械部分故障率高的问题。永磁同步电动滚筒在掘进工作面带式输送机运输系统中的应用，简化了设备布置，增加了输送机安拆灵活性，降低了设备故障率。

2.产品特点

（1）转子永磁体采用N40UH级钕铁硼永磁材料，耐受温度不低于180℃。定子绕组采用国际先进的耐高压聚酰亚氨烧结收缩模+国际先进的无胶云母带工艺，具有超强的耐电晕性能、绝缘性能、高槽满率、低电流密度。

（2）永磁同步电动滚筒运行时，轴承平稳轻快，无停滞现象，声音均匀和谐，空运转噪声功率级不超过90dB(A)，滚筒外圆径向圆跳动、滚筒表面线速度偏差率等技术要求符合JB/T7330-2008相关规定。

（3）三相电源平衡时，空载电流任何一相电流与三相平均值偏差（绝对值）不大于平均值的10%，绕组及引线绝缘等级F，主要部件达到H级。

（4）采用Motor-CAD软件进行温度场分析，可直观看到定、转子各点温度，转子温度得以有效控制，避免高温导致的永磁体“失磁”现象。

（5）滚筒水冷却系统中，水套内部涂覆特种陶瓷耐磨材料，无需采用软化水冷却，可有效避免长期使用引起的水套内结构堵塞现象，水道耐水压为0-4.0MPa，避免了井下水压不稳造成的机壳过压变形现象。
